隨著科技不斷進步，產品不斷更新，熱工儀表也在不斷的更新?lián)Q代。其中節流裝置的種類更是多到讓用戶眼花繚亂，用戶不知從何處下手選擇節流裝置的類型。今天西安華恒儀表廠家為廣大用戶帶來了孔板與阻流件之間所要求的的直管段長度的文章。

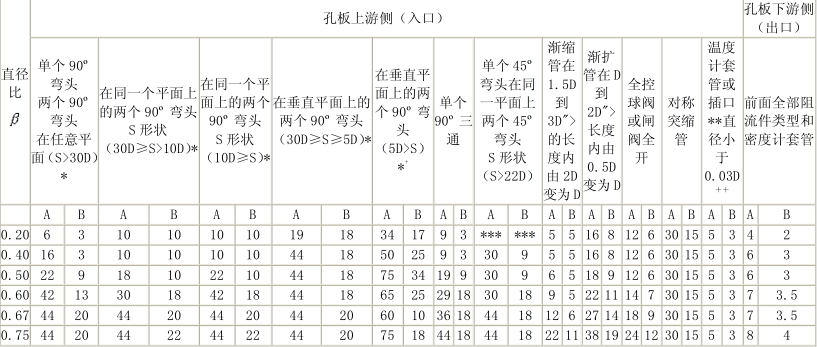

　　 孔板與阻流件之間所要求的的直管段長度（無流動調整器）（數值以管徑D倍數表示）

　　S兩個彎頭分隔的間距，從上游彎頭曲面部分的下游端到下游彎頭曲面部分的上游端的間距。

　　對于其他阻流件，溫度計套管的安裝不會變更其上游的最短直管段長度。

　　此處無數據，用 的長度足夠了。

　　＋惡劣的安裝條件，可能的話，采用流動調整器。

　　＋＋當 A 欄和 B">欄分別增加到 20D 和 10D 時，則可安裝溫度計套管的直徑 0.03D 到 0.13D">。

　　注：1.對于 <0.2 可以取 同樣的長度。

　　2.">最小直管段長度是指孔板的上下游阻流件與孔板之間的長度，該長度是從最靠近的彎頭或三通的曲面部分下游

　　末端或漸縮管和漸擴管的錐管部分下游末端測量起。

　　3.">本表中大多數彎頭其曲率半徑等于 1.5D，但亦可用于任意曲率的彎頭。

　　4.">各種阻流件中 A 欄的長度是指零附加不確定度的。

　　5.">各種阻流件中 B 欄的長度是指0.5％附加不確定度的。

　　相信通過以上孔板與阻流件之間所要求的的直管段長度的全部容，能夠使大家有一個較為全面的認識，對選擇合適的孔板流量計有所幫助。如有疑問，可以隨時聯系我們。
